• 前言

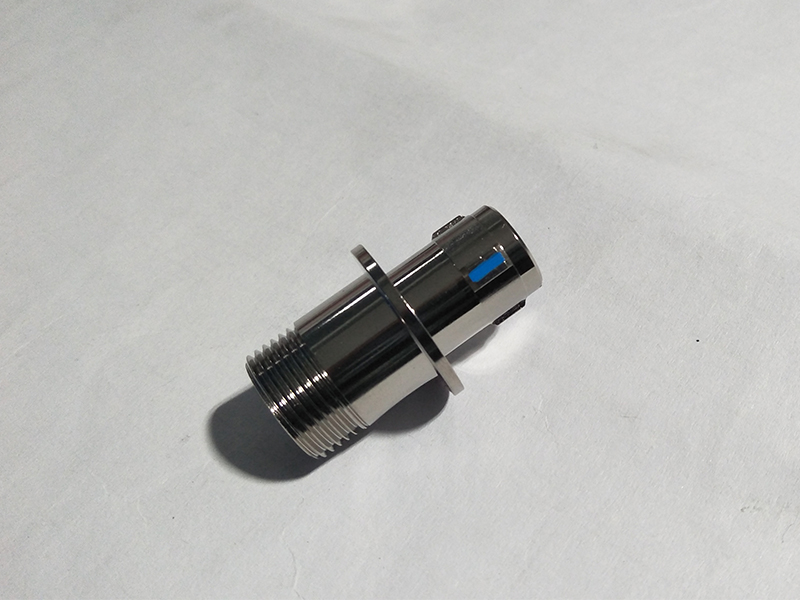

連接器殼體加工生産中，需要在殼體上塗裝對位标識、到位标識，并且色标有圓點形、馬蹄形、長線形等不同的形狀，也有不同顔色。現生産加工殼體色标塗裝環節的方式手工塗裝，采用自制的取墨工具一件一件的慢慢塗抹色标，造成效率低生産速度慢，并且色标的塗裝效果因人而異品質不穩定。

• 産品介紹

我們設計制造的連接器殼體對位标識、到位标識等圓點、馬蹄形、U形色标塗裝機，此

設備有半自動基礎版、半自動高速版與全自動機型可選購。

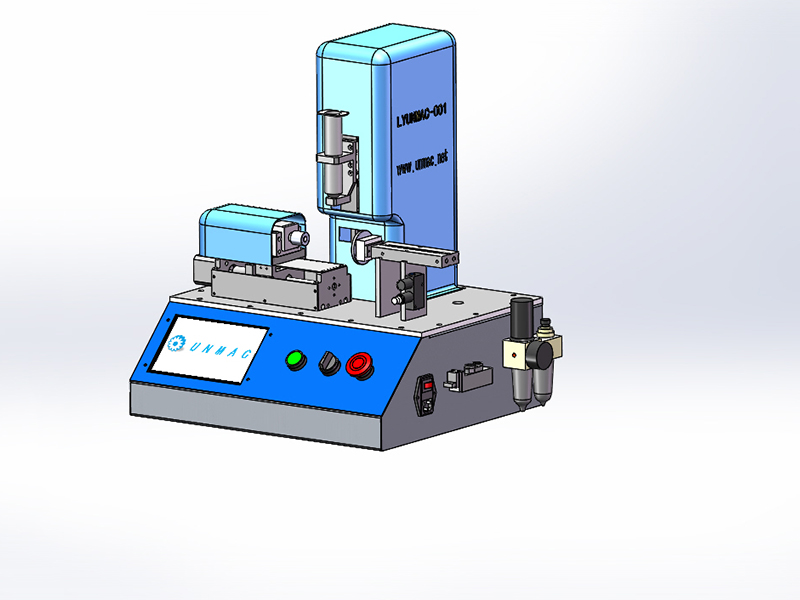

半自動爲桌面型設計，結構緊湊美觀，占用空間小，一人一機操作。全自動爲落地放置整機，整機美觀結構牢固，全自動供料、加工、下料擺放，一人可操作多個機器，生産過程無需人工參與，适合長時間高速生産。

詳細介紹如下：

①半自動基礎版，采用多軸聯動機構，将産品放在加工軸上後，設備驅動殼體零件進行點位尋找動作，通過我們特制的傳感器識别殼體标記槽的位置，位置識别後一個軸驅動高精度供應油墨系統出油墨口，靠近殼體标記點位置，通過點點、直線運動、折線組合運動，實現标記位置的塗裝。

基礎版設備可加工圓形對位标記、馬蹄形對位标記。殼體鍵槽上的淺槽标記不能加工。

半自動基礎版設備性能：

塗裝速度： 3.5-5.5秒/件（圓色标）；          上下料方式：手工；

柔性多規格同時生産：不支持；                  電源： AC220V；

氣源： 0.5-0.8Mpa

整體效果：塗裝出來的色标整齊美觀，油墨量均勻；自動供墨、高精度塗墨，換色方便。

②半自動高速版，采用多軸聯動機構，将産品放在加工軸上後，設備驅動殼體零件進行點位尋找動作，通過特制高速傳感器識别殼體标記槽的位置，位置識别後一個軸驅動高精度供應油墨系統出油墨口，靠近殼體标記點位置，通過點點、直線運動、折線組合運動，實現标記位置的塗裝。

高速版設備可加工圓形對位标記、馬蹄形對位标記，也可加工殼體鍵槽上的淺槽标記，以及其它形狀的标記。同時位置識别精度與速度比基礎版有所提升。

半自動高速版設備性能：

塗裝速度： 2-3秒/件（圓色标）；          上下料方式：手工；

柔性多規格同時生産：不支持；                  電源： AC220V；

氣源： 0.5-0.8Mpa

整體效果：塗裝出來的色标整齊美觀，油墨量均勻；自動供墨、高精度塗墨，換色方便。

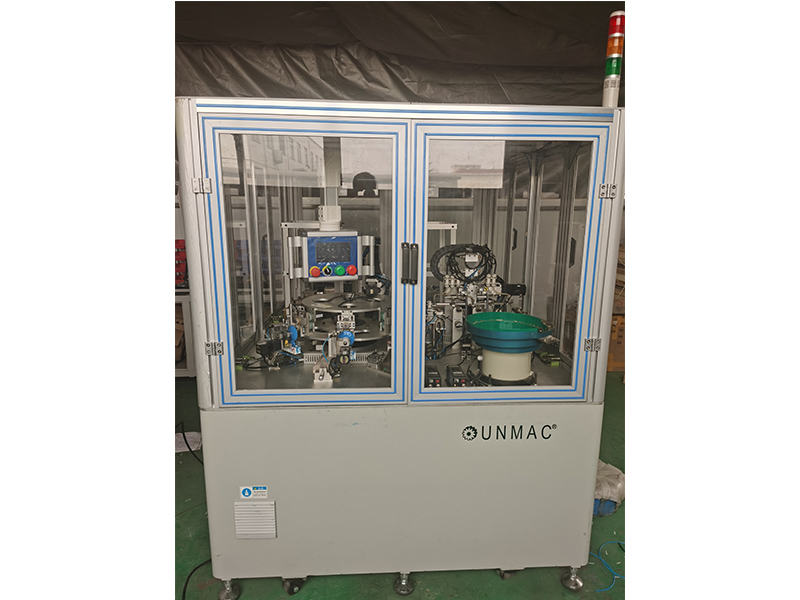

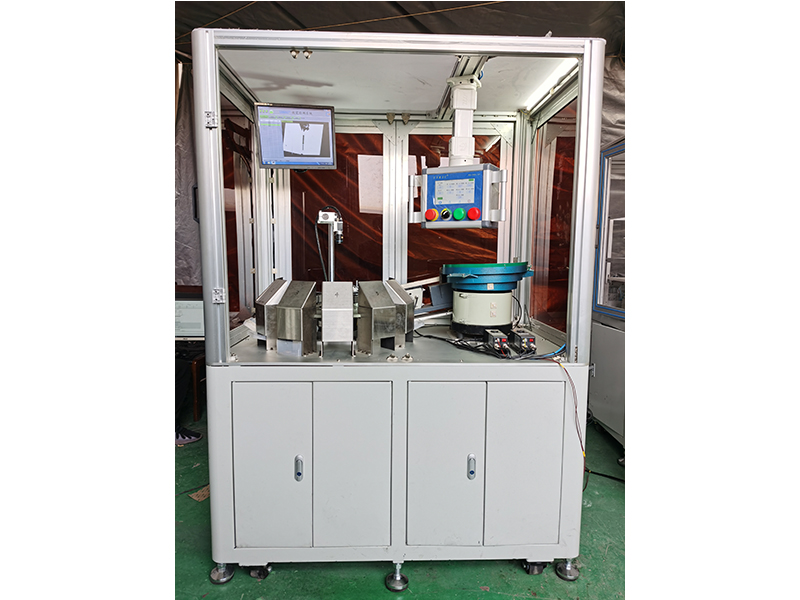

③全自動爲落地放置整機，整機美觀結構牢固，适合長時間高速生産。可實現同時生産多種規格産品的柔性制造，隻需在系統中設置調用要生産的幾種産品的工藝參數，即可實現快速的調機換型，設備在生産時即可自動完成不同規格産品自動同機同時色标塗裝作業，解決了航插産品規格多、小批量的生産困境。全自動完成殼體供料、塗裝、産品放置工序，中間過程無需人工參與。半自動設備需要人工逐個上料、下料，塗裝過程設備自動完成。

全自動殼體塗裝色标機設備，殼體采用輸送帶進料系統，可暫存多個待塗裝殼體；機械手自動将待塗裝殼體逐個送入塗裝機構自動塗裝色标，經過與半自動高速版機器類似的識别系統自動識别色标位置，并經過我們開發的獨創塗墨機構對标記位進行精确塗裝，塗裝完成後由機械手自動收料整齊放置在成品盤中。

設備性能

  可加工圓形對位标記、馬蹄形對位标記，也可加工殼體鍵槽上的淺槽标記，以及其它形狀的标記。

塗裝速度：最快15-20件/分（圓色标）；         上下料方式：全自動；

柔性多規格同時生産：支持，同時4規格混合生産；

電源： AC220V；     氣源： 0.5-0.8MPa

機器特點

1.塗裝出來的色标整齊美觀，油墨量均勻；
2.自動供墨、高精度塗墨，換色方便。機器性能穩定，速度快；

3. 設備有異常報警及信息提示指引功能，方便設備預防性檢修，半自動設備換型簡單快速，全自動設備免換型可同時加工多種規格産品，柔性制造。
